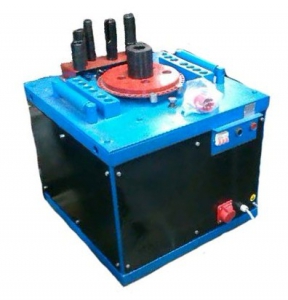

Станок для гибки арматуры ГС-146Б

Станок для гибки арматуры С-146Б ( гибка арматуры) используется для получения отгибов арматурных стержней, крюков, полухомутиков, хомутиков, спиралей, сеток и других арматурных элементов. Для гибки арматуры применяют ручные и приводные станки различных типоразмеров. Они изготовлены по одной схеме и отличаются только оформлением отдельных узлов, а также диаметром изгибаемых стержней, конструкций привода, мощностью электродвигателя и габаритами.

 Процесс гнутья на станке для гибки арматуры С-146Б происходит вокруг центрального вала при перемещении гибочного валка по внешней поверхности арматуры, опирающейся на упорный штырь.


Схема изгибания арматурного стержня на станке для гибки арматуры С-146Б:

• 1— упорный ролик;
• 2 — рабочий диск;
• 3 — стержень;
• 4 — центральный ролик;
• 5 — изгибающий ролик.

 Изгибание стержня арматуры выполняют между тремя роликами или пальцами — центральным, изгибочным и упорным.
Принцып работы станка для гибки арматуры С-146Б:
После нажатия педали на станке для гибки арматуры, замыкаються контакты конечного выключателя и осуществляется вращение по часовой стрелке рабочего диска (стола). Возврат диска для гибки в исходное положение происходит после переключения контактов выключателя и двигатель останавливается после размыкания контактов выключателя. Аналогично происходит и повторный цикл работы данного станка.
